| Élément | Rôle général | Ce qu’il ne garantit pas |
|---|---|---|
| Alimentation | Fournit l’énergie nécessaire au fonctionnement de la machine selon sa conception | Elle ne transporte pas automatiquement le signal DMX |
| Signal DMX | Transmet des valeurs de commande depuis une régie compatible | Il ne valide ni l’implantation ni l’autorisation d’utiliser une flamme |
| Adresse de départ | Indique à l’appareil à partir de quel emplacement lire les données qui lui sont destinées | Elle ne décrit pas à elle seule les fonctions de la machine |
| Canaux | Associent des valeurs à des fonctions définies par le fabricant | Leur nombre et leur signification ne sont pas universels |
| Console | Organise les états et les cues du spectacle | Elle ne remplace pas les sécurités matérielles, la surveillance ou la procédure du lieu |
Repères vérifiés avec ESTA — ANSI E1.11-2024, DMX512-A, MAGIC FX — documentation et manuels fabricants.
Le DMX commande un effet, il ne produit pas la flamme

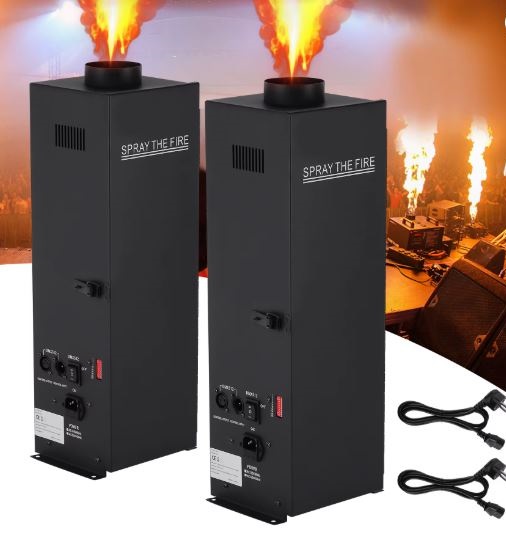

DMX512 est une méthode de transmission de données conçue pour faire communiquer un contrôleur scénique avec des équipements compatibles. Dans un spectacle, la régie peut ainsi envoyer à plusieurs appareils des états cohérents avec la lumière, la vidéo ou d’autres effets. Une machine à flamme DMX reçoit ce signal et l’interprète selon le mode décrit par son fabricant.
Cette couche de commande ne doit pas être confondue avec le fonctionnement physique de l’appareil. La machine conserve sa propre alimentation, son combustible éventuel, son système d’allumage et ses dispositifs de sécurité. Le DMX indique une intention de commande ; l’équipement décide ensuite, selon sa conception et son état, si une fonction peut être exécutée.
Sources de cette section : ESTA — portée de la norme ANSI E1.11-2024.
Alimentation électrique et signal de commande sont deux circuits distincts
Une connexion DMX transporte des données de contrôle, pas l’énergie principale nécessaire à une machine. L’alimentation et le signal suivent donc des chemins distincts, même lorsqu’ils aboutissent au même appareil. Selon le modèle, d’autres liaisons ou conditions peuvent aussi intervenir : aucune configuration ne doit être déduite d’une photo ou copiée depuis un appareil voisin.
Cette distinction évite une confusion fréquente : recevoir un signal ne signifie pas que la machine est prête, armée ou autorisée à fonctionner. Inversement, un appareil alimenté n’est pas nécessairement sous contrôle de la régie. L’état attendu se vérifie uniquement avec la notice, les indicateurs du modèle et la procédure définie pour le spectacle.
Adresse et canaux DMX : une explication sans programmation opérationnelle
Dans un univers DMX, l’adresse de départ sert de point de repère : elle indique à l’équipement où commence le groupe de données qui le concerne. Les canaux suivants peuvent correspondre à différentes fonctions, mais leur nombre, leur ordre et leur comportement dépendent entièrement du profil publié par le fabricant.
Deux machines visuellement proches peuvent donc demander des profils différents. Certaines séparent une fonction de sécurité d’une fonction d’effet ; d’autres utilisent davantage de canaux pour plusieurs sorties, orientations ou états. Ce guide ne fournit volontairement ni valeurs, ni séquence d’armement, ni procédure de déclenchement : ces informations doivent rester dans la documentation exacte du matériel et entre les mains de l’équipe compétente.
Sources de cette section : ESTA — norme DMX512-A et interopérabilité des contrôleurs et récepteurs, MAGIC FX — manuels propres à chaque équipement.
La console organise la synchronisation du spectacle
La console ou le système de régie regroupe les commandes dans des états et des cues. Cela permet à l’équipe technique de préparer une cohérence temporelle entre lumière, musique, vidéo et effets. La musique n’envoie pas directement une flamme : c’est le système de conduite, préparé et supervisé, qui associe un moment du spectacle à une commande autorisée.
Cette synchronisation doit rester réversible. Une conduite correctement pensée prévoit que l’effet puisse être retiré sans compromettre le reste du show si les conditions ne sont plus réunies. Un ordre distant n’abolit jamais l’observation de la zone, la communication entre les postes ni la capacité d’interrompre la séquence.
Commande manuelle et commande DMX ne répondent pas au même besoin
Une commande manuelle agit localement, selon l’interface prévue sur l’appareil ou son contrôleur dédié. Le DMX permet une intégration à la régie et une coordination avec d’autres équipements. La présence des deux modes sur une fiche technique ne signifie pas qu’ils sont interchangeables en toutes circonstances, ni qu’ils donnent accès aux mêmes fonctions.
Le choix du mode relève de la documentation du modèle, de l’organisation du spectacle et des règles du lieu. Il faut notamment savoir quel poste conserve l’autorité d’arrêt, comment l’état de la machine est vérifié et quelles sécurités restent actives. Rien de cela ne peut être généralisé à partir du seul mot « DMX ».
Le DMX n’est jamais une garantie de sécurité
Le protocole facilite la transmission d’ordres ; il ne mesure pas à lui seul les obstacles, la présence d’une personne, la ventilation, les matériaux voisins ou la conformité d’une implantation. Les sécurités intégrées — lorsqu’elles existent — restent propres à la machine, et aucune ne dispense d’une analyse de risques et d’une surveillance adaptées.
Une perte de signal, une erreur d’adressage, une configuration incohérente ou une défaillance d’un autre élément doivent être envisagées dans la préparation. Les réactions sûres attendues, les contrôles avant spectacle et les conditions d’arrêt se lisent dans la notice et dans la procédure validée par les responsables du lieu.
Sources de cette section : Ministère de la Culture — prévention des risques dans le spectacle vivant, MAGIC FX — documentation fabricant par équipement.
Les critères à vérifier sur une fiche technique
Avant de comparer des machines, relevez uniquement les informations publiées : compatibilité DMX512, connectique annoncée, nombre de canaux ou modes, profil de commande, type d’alimentation, conditions d’utilisation, dispositifs de sécurité, comportement en cas de perte du signal et documentation disponible. L’absence d’une donnée doit rester une absence, pas une invitation à la supposer.
La fiche commerciale présente le produit ; la notice décrit son exploitation. Pour un projet réel, cette documentation doit être rapprochée de l’implantation, de la conduite technique et du cadre de sécurité du lieu. C’est cette combinaison — et non le protocole seul — qui permet aux professionnels de décider si l’intégration est envisageable.
Questions fréquentes
DMX et DMX512 désignent-ils la même chose ?
Dans le langage scénique, DMX renvoie généralement à DMX512. La référence technique actuelle est la famille DMX512-A ; la compatibilité exacte d’un appareil reste celle annoncée par son fabricant.
Une machine à flamme DMX a-t-elle toujours besoin d’une console ?
Pas nécessairement : certains modèles annoncent plusieurs modes de commande. La présence, les limites et les conditions d’un mode manuel ou d’un contrôleur dédié doivent être vérifiées dans la notice exacte.
Le contrôle DMX rend-il une machine à flamme sûre ?
Non. Le DMX transporte des ordres. La sécurité dépend aussi de la machine, de son implantation, de ses sécurités propres, de l’analyse de risques, de la surveillance et des règles du lieu.
Peut-on synchroniser une flamme directement avec la musique ?
La synchronisation passe généralement par une conduite ou un système de régie qui associe des cues à la musique. Elle ne doit pas être assimilée à un déclenchement automatique sans validation ni supervision.
